Trạm cân của một nhà máy thức ăn chăn nuôi cân 400 lượt xe mỗi ngày. Đối chiếu cuối tháng phát hiện chênh 38 tấn nguyên liệu giữa phiếu cân và sổ nhập kho. Loadcell không sai; sai ở chỗ nhân viên gõ tay biển số, chọn nhầm nhà cung cấp, và có phiếu cân được in lại hai lần. Đây là dạng thất thoát phổ biến nhất ở trạm cân, và cũng là dạng dễ chặn nhất khi trạm được tự động hoá đúng cách.
Trạm cân xe tải tự động không chỉ là "cân điện tử nối máy tính". Nó là một cụm thiết bị ngoài trời: bàn cân và đầu cân, camera đọc biển số, đèn tín hiệu và barrier, màn hình cho tài xế, cùng một máy tính điều khiển ghép tất cả lại và đẩy dữ liệu về WMS hoặc ERP. Bài viết đi qua từng lớp và nêu tiêu chí chọn thiết bị, với thông số lấy từ tài liệu chính thức của HBK và Cincoze tại thời điểm viết.
Trạm cân tự động gồm những gì?
| Lớp | Thiết bị | Việc làm | Đặt ở đâu |
|---|---|---|---|
| Đo | Bàn cân, loadcell, hộp nối, đầu cân (weighing terminal) | Chuyển tín hiệu loadcell thành khối lượng, giữ giá trị pháp định | Bàn cân ngoài trời; đầu cân trong nhà cân hoặc tủ điện |
| Nhận diện | Camera đọc biển số (LPR), đầu đọc thẻ RFID/UHF, cảm biến vị trí xe | Biết xe nào đang trên cân, xe đã vào đúng vị trí chưa | Cột hai đầu bàn cân |
| Điều khiển | Máy tính điều khiển trạm, đèn xanh đỏ, barrier, loa | Ghép biển số với khối lượng, ra lệnh mở chắn, in phiếu | Nhà cân hoặc tủ điện ngoài trời |
| Hiển thị | Màn hình lớn cho tài xế, kiosk tự phục vụ | Báo khối lượng, hướng dẫn tiến/lùi, xác nhận phiếu | Ngoài trời, hướng về tài xế |
| Dữ liệu | Phần mềm cân, WMS/ERP | Lưu phiếu cân, đối chiếu với đơn hàng, báo cáo | Máy chủ nhà máy hoặc đám mây |
Mức tự động thấp nhất là bỏ thao tác gõ tay: camera đọc biển số, phần mềm tự tra đơn hàng, nhân viên chỉ xác nhận. Mức cao nhất là không người trực: tài xế quét thẻ hoặc mã QR ở kiosk, hệ thống tự cân, tự in phiếu, tự mở barrier; nhân viên chỉ giám sát từ xa qua camera.
Lớp đo: đầu cân và giá trị pháp định
Đầu cân là thiết bị duy nhất trong trạm mang giá trị pháp lý: nó nhận tín hiệu mV từ loadcell, tính ra khối lượng và giữ bản ghi đã kiểm định. Máy tính điều khiển không được tính lại khối lượng; nó chỉ đọc giá trị từ đầu cân. Vì vậy đầu cân phải có cổng để máy tính đọc được ổn định và có bộ nhớ lưu kết quả cân đã kiểm định.

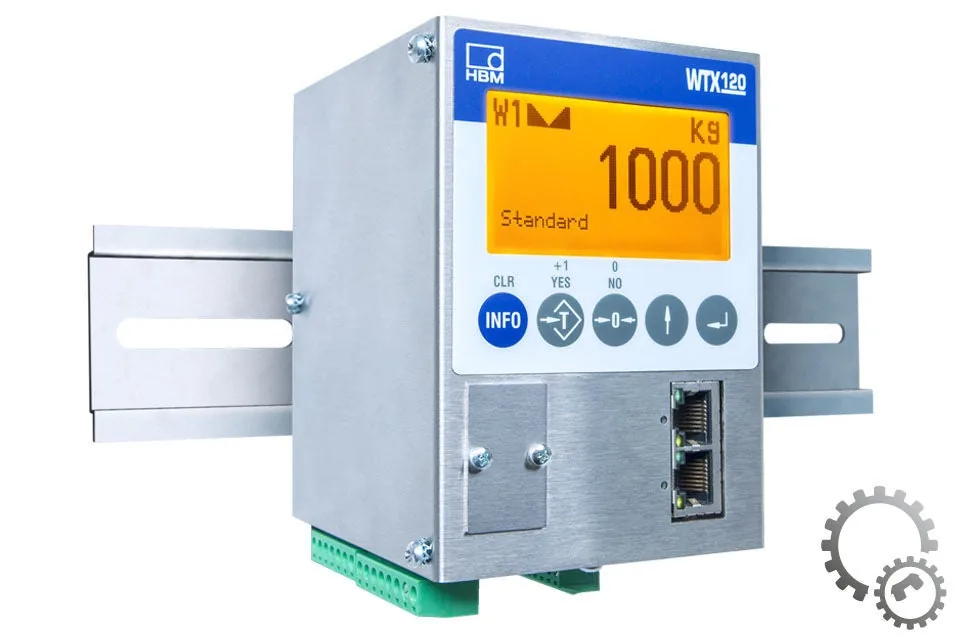

HBK WTX120 là một ví dụ để đối chiếu thông số. Theo trang sản phẩm của hãng, đầu cân này gắn ray DIN, nhận loadcell cầu đo biến dạng (strain gauge full bridge), độ phân giải công nghiệp đến 30.000 vạch và độ phân giải pháp định 10.000e theo OIML R76, tốc độ đo 800 lần/giây, bộ nhớ lưu đến 120.000 kết quả cân pháp định. Về kết nối, WTX120 có Industrial Ethernet (PROFINET, EtherNet/IP, Modbus-TCP) và Fieldbus (PROFIBUS DP), ngõ ra analog, ngõ vào/ra số, cổng RS-232 và RS-485, cổng Ethernet TCP để cấu hình, cùng switch tích hợp cho nối chuỗi. Có màn hình gắn ngoài tuỳ chọn và phần mềm PanelX để cài đặt.
Với trạm cân xe, hai chi tiết cần soi ở bất kỳ đầu cân nào: bộ nhớ cân pháp định (alibi memory) để đối chiếu khi có tranh chấp, và cổng Ethernet công nghiệp để máy tính đọc khối lượng mà không phụ thuộc vào cáp RS-232 dài dễ nhiễu.
Lớp nhận diện: camera biển số và cảm biến vị trí
Camera đọc biển số (LPR — license plate recognition) ở trạm cân có yêu cầu khác camera bãi đỗ: xe vào cân từ hai hướng, có xe đầu kéo với rơ-moóc, và biển số bám bụi. Tiêu chí:
- Hai camera, mỗi đầu cân một chiếc, để đọc biển đầu xe và biển rơ-moóc, đồng thời chụp ảnh toàn cảnh làm bằng chứng đi kèm phiếu cân.
- Đèn hồng ngoại và chống ngược sáng vì xe cân cả đêm và cân lúc mặt trời thấp.
- Cảm biến vị trí: cảm biến quang hoặc vòng từ ở hai đầu bàn cân để biết xe đã nằm trọn trên bàn; xe chưa vào hết mà đã cân là nguồn sai số lớn hơn cả loadcell.
- Thẻ RFID UHF cho xe nội bộ và xe nhà cung cấp thường xuyên: đọc chắc chắn hơn biển số bẩn, và gắn được với hồ sơ tài xế.
Kết quả đọc biển số nên được máy tính điều khiển đối chiếu với danh sách xe đã đăng ký trước trong đơn hàng; xe không có trong danh sách thì báo nhân viên, không tự mở barrier.
Lớp điều khiển: máy tính của trạm cân
Máy tính điều khiển là nơi mọi thiết bị hội tụ. Nó đọc khối lượng từ đầu cân, nhận biển số từ camera, đọc thẻ RFID, đọc cảm biến vị trí, điều khiển đèn và barrier, hiển thị lên màn hình tài xế, in phiếu và gửi bản ghi về WMS. Chỗ đặt máy là nhà cân nhỏ ngoài bãi hoặc tủ điện cạnh bàn cân — nắng chiếu trực tiếp buổi chiều, ẩm mùa mưa, bụi từ xe tải, và nguồn điện dao động mỗi khi barrier hay đèn pha hoạt động.
Danh sách cổng cần có thường dài hơn dự tính: 2–4 cổng COM cho đầu cân cũ, máy in phiếu, đầu đọc thẻ; 2 cổng LAN để tách mạng thiết bị (camera, đầu cân) khỏi mạng nhà máy; DIO cách ly để đọc cảm biến vị trí và điều khiển barrier; 2–3 ngõ ra màn hình cho màn nhân viên, màn tài xế và màn giám sát.

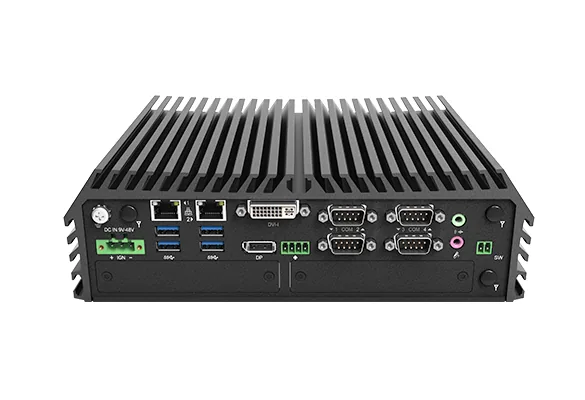

Cincoze DX-1200 theo trang sản phẩm của hãng: CPU Intel Core thế hệ 12/13/14 với TDP 35, 45 hoặc 65 W, RAM DDR5 tối đa 96 GB có hỗ trợ ECC, 2 khay ổ 2,5 inch tháo nóng với RAID 0/1 cộng 2 khe mSATA, 2 cổng LAN 1 GbE, 4 cổng RS-232/422/485, 4 cổng USB 3.2 Gen2 và 4 cổng Gen1, ngõ ra HDMI, DP và DVI-I cho bốn màn hình độc lập, 2 khe Mini PCIe và 1 khe M.2 E cho Wi-Fi/4G, 2 giao diện CMI và CFM để thêm module DIO, PoE hoặc cổng COM. Nguồn 9–48 VDC qua terminal, dải nhiệt vận hành −40 °C đến 70 °C với CPU 35 W, chịu sốc và rung theo MIL-STD-810G, kích thước 242 × 173 × 75 mm, nặng 3,05 kg, lắp tường, ray DIN, VESA hoặc cạnh bên.
Hai chi tiết ăn khớp với trạm cân: RAID 1 trên hai ổ tháo nóng giữ bản ghi cân khi một ổ hỏng, và module CMI-DIO thêm ngõ vào/ra cách ly để đọc cảm biến vị trí, điều khiển barrier và đèn mà không cần PLC riêng cho trạm nhỏ. Với trạm cân đặt tại cảng, nơi máy tính điều khiển nhiều thiết bị hơn và thường ghép với hệ thống cổng, cách tổ chức được mô tả trong bài xây dựng cảng biển thông minh với thiết bị điều khiển bằng máy tính công nghiệp.
Khi cần đối chiếu thêm các dòng máy không quạt của nhiều hãng cho tủ điện ngoài trời, nhóm máy tính công nghiệp không quạt trên ipc247.com xếp theo dải nhiệt và số cổng COM; danh mục máy tính công nghiệp ở cùng site có cả panel PC và máy tính bảng dùng cho kiosk tài xế và nhân viên kiểm hàng.
Lớp hiển thị: màn hình cho tài xế dưới nắng
Màn hình báo khối lượng và hướng dẫn tài xế đặt ngoài trời, hướng về phía xe, nghĩa là có lúc nắng chiếu thẳng. Màn hình văn phòng 250–300 nit không đọc được trong điều kiện đó. Cincoze CS-W121/P2202 theo trang sản phẩm của hãng là panel PC 21,5 inch Full HD độ sáng 1.000 cd/m², cảm ứng điện dung, mặt trước IP65, dải nhiệt −40 °C đến 70 °C, nguồn 9–48 VDC, 2 cổng LAN và 4 cổng COM; dùng được vừa làm màn hình tài xế vừa làm kiosk tự phục vụ khi trạm không người trực. Nếu chỉ cần hiển thị số, bảng LED ngoài trời điều khiển qua RS-485 từ máy tính trạm là lựa chọn rẻ hơn.
Lớp dữ liệu: phiếu cân đi về đâu
Bản ghi một lượt cân nên gồm: biển số (kèm ảnh), thẻ hoặc mã đơn hàng, khối lượng lần 1 và lần 2 kèm thời điểm, số alibi của đầu cân, người xác nhận (nếu có), và trạng thái barrier. Bản ghi gửi về WMS để đối chiếu với đơn nhập hoặc xuất; chênh lệch vượt ngưỡng thì WMS giữ phiếu chờ duyệt thay vì cho xe đi. Cách WMS nhận và đối chiếu dữ liệu từ thiết bị hiện trường được trình bày trong bài những điều cần biết về hệ thống quản lý kho hàng WMS.
Ba việc cần chốt với IT: máy tính trạm phải lưu tạm và đồng bộ lại khi mất mạng; đồng hồ máy tính và đầu cân đồng bộ NTP; ảnh biển số lưu tối thiểu theo thời hạn đối chiếu hợp đồng của doanh nghiệp.
Yếu tố "công nghiệp" ở trạm cân
- Nhiệt: tủ điện cạnh bàn cân dưới nắng chiều dễ vượt 55 °C. Máy không quạt với dải nhiệt đến 70 °C và tủ có che nắng là tối thiểu.
- Sét và nhiễu: cáp loadcell, cáp camera và cáp barrier chạy ngoài trời hàng chục mét; cần chống sét lan truyền trên cả nguồn và tín hiệu, cổng COM/DIO có cách ly.
- Nguồn: barrier và đèn pha gây sụt áp; máy tính dải 9–48 VDC cộng UPS DC nhỏ giữ được máy khi điện chớp.
- Bụi và ẩm: máy tính đặt trong tủ IP54 trở lên; màn hình tài xế mặt trước IP65.
- Bảo trì: ổ tháo nóng, module cổng thay được, bản sao cấu hình lưu sẵn — trạm cân dừng một buổi là xe xếp hàng ra tới đường.
Tổng quan các dạng máy tính dùng ở kho và cảng — máy điều khiển, panel PC, máy gắn xe — có trong bài các loại máy tính công nghiệp tại kho cảng.
Câu hỏi thường gặp về trạm cân xe tải tự động
Trạm cân đang có đầu cân cũ chỉ có RS-232, nâng cấp được không?
Được. Máy tính điều khiển có cổng COM đọc được chuỗi khối lượng từ đầu cân cũ; phần tự động hoá (camera, barrier, phần mềm) làm mới. Nếu đầu cân không có bộ nhớ alibi thì nên thay khi đến kỳ kiểm định.
Camera biển số có đọc được biển bẩn không?
Tỷ lệ đọc đúng giảm rõ khi biển bám bùn hoặc mờ. Với xe thường xuyên ra vào, thẻ RFID là cách nhận diện chắc chắn hơn; camera vẫn chụp ảnh làm bằng chứng.
Có cần PLC cho trạm cân không?
Trạm nhỏ một bàn cân dùng module DIO trên máy tính công nghiệp là đủ để điều khiển đèn và barrier. Trạm nhiều bàn cân hoặc ghép với cổng ra vào nhà máy thì PLC gom I/O sẽ gọn hơn, máy tính chỉ giao tiếp với PLC qua Ethernet.
Máy tính trạm có cần GPU để đọc biển số không?
Không, nếu dùng camera LPR có nhận dạng tích hợp — camera trả về chuỗi biển số. Chỉ khi dùng camera thường và nhận dạng trên máy tính mới cần GPU.
Bao lâu thu hồi được chi phí?
Tuỳ mức thất thoát hiện tại. Với trạm 300–500 lượt xe mỗi ngày, chỉ riêng việc bỏ gõ tay và ngăn phiếu in trùng thường đã bù chi phí thiết bị trong vòng một năm; số liệu cụ thể lấy từ đối chiếu chênh lệch cân – kho của chính doanh nghiệp.
Nguồn tham khảo
- Trang sản phẩm HBK WTX120 Weighing Terminal (hbkworld.com)
- Trang sản phẩm Cincoze DX-1200 Fanless Computer (cincoze.com)
- Trang sản phẩm Cincoze CS-W121/P2202 Sunlight Readable Panel PC (cincoze.com)
