Một bến container lắp camera trên khung cẩu để người lái thấy góc khuất khi hạ container. Camera nối về cabin bằng cáp mạng thường, chạy tốt khi nghiệm thu. Vài tuần sau, hình mất lúc có lúc không, đúng những lúc cẩu chạy và động cơ nâng hạ hoạt động mạnh. Camera không hỏng. Đường cáp dài hơn giới hạn cho phép và chạy sát cáp động lực.
Camera trên cẩu cảng là mắt của người lái và của phòng điều hành: nhìn khoá góc (twistlock) của khung cẩu, nhìn container dưới hầm tàu, nhìn người đi bộ quanh chân cẩu. Nhưng đưa hình ảnh và điện nguồn tới những camera này là bài toán mạng khó: khoảng cách xa, cáp đi qua bộ phận chuyển động, nhiễu điện từ từ biến tần công suất lớn, gió biển mặn và sét.
Bài này dựa trên một case study của Advantech về hệ thống giám sát nâng hạ container trên cần cẩu, cùng datasheet các thiết bị mạng dùng trong đó, để chỉ cách thiết kế cho đúng.
Bài toán: xa hơn 100 m, cần cả dữ liệu lẫn điện
Case study của Advantech mô tả một hệ thống giám sát tàu, vật thể và người trong quá trình nâng hạ container, trải trên phạm vi 500–700 m trong khu cảng. Các khó khăn được liệt kê:
- Cáp mạng Cat 5 thông thường chỉ đi được 100 m.
- Camera dùng cổng RJ45, không có nguồn riêng, cần cấp điện qua cáp mạng (PoE+) trên khoảng cách xa.
- Thiết bị đặt ngoài trời, chịu thay đổi nhiệt độ và độ ẩm.
- Nhiễu điện từ lớn từ thiết bị nặng trong cảng.
Đó cũng là các nguyên nhân khiến hình camera trong ví dụ đầu bài chập chờn. Giới hạn 100 m của cáp xoắn đôi là giới hạn của chuẩn Ethernet đồng; vượt quá thì tín hiệu suy hao, tỷ lệ lỗi gói tăng, càng tệ khi có nhiễu.
Ba cách truyền xa hơn 100 m
1. Cáp quang
Cáp quang đi được rất xa và miễn nhiễm điện từ, là lựa chọn tốt nhất cho đường trục từ chân cẩu về phòng điều khiển. Nhược điểm: không mang điện, nên đầu camera vẫn cần nguồn tại chỗ; hàn nối và sửa chữa cần thợ và thiết bị chuyên dùng; cáp quang đi qua tang cuốn cáp hay xích cáp của phần di động phải là loại chịu uốn lặp lại.
2. Bộ kéo dài Ethernet qua cáp đồng (long-reach extender)

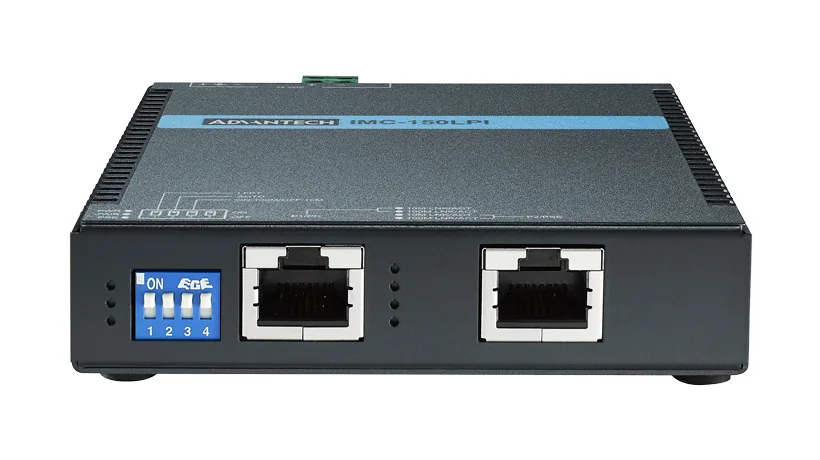

Thiết bị này là giải pháp được dùng trong case study. Theo Advantech, IMC-150LPI truyền tín hiệu Ethernet tới 500 m ở tốc độ 100 Mbps qua cáp UTP, đồng thời cấp nguồn cho thiết bị ở đầu xa. Datasheet ghi thêm:
- Hai cổng RJ45 10/100 Mbps: một cổng nhận nguồn (PD), một cổng cấp nguồn (PSE), theo chuẩn IEEE 802.3at/af.
- Cấp ra tối đa 30 W; công suất tiêu thụ 33 W khi cấp đầy tải PoE+; nguồn vào 48 VDC.
- Công tắc DIP chọn tốc độ, tự thương lượng và chức năng báo lỗi đường truyền (LFPT, Link Fault Pass Through).
- Nhiệt độ làm việc −40 đến 75 °C, vỏ kim loại IP30, gắn thanh DIN hoặc treo tường.
- Chứng nhận EMS theo EN 61000-4-2 tới 4-8 và chuẩn thiết bị ven đường sắt EN 50121-4.
Ưu điểm lớn nhất: tận dụng được cáp đồng, không cần nguồn điện riêng ở đầu camera. Hai điểm cần tính: tốc độ tối đa 100 Mbps (đủ cho một vài luồng video nén, không đủ cho nhiều camera độ phân giải cao dồn chung một đường), và vỏ IP30 nên phải đặt trong hộp kín ngoài trời.
3. Switch đặt trên cẩu, đường trục về bờ bằng quang
Với cẩu có nhiều camera, cách gọn nhất thường là đặt một switch công nghiệp có PoE ngay trên cẩu (trong phòng điện của cẩu), camera nối vào switch bằng cáp ngắn dưới 100 m, còn switch nối về phòng điều khiển bằng cáp quang. Chỉ những camera ở vị trí xa bất thường mới cần thêm bộ kéo dài.
Switch PoE: tính công suất trước khi mua

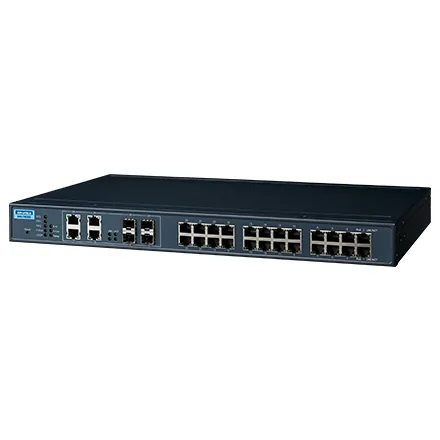

Switch trung tâm trong case study là Advantech EKI-7428G-4CPI. Datasheet ghi:
- 24 cổng Gigabit PoE IEEE 802.3af/at, tới 30 W mỗi cổng, cộng 4 cổng combo đồng/SFP để nối cáp quang.
- Tổng ngân sách PoE 685 W.
- Nguồn 48 VDC kép (46–57 VDC; khuyến nghị 53–57 VDC khi dùng PoE chuẩn at), 2 đầu ra rơ-le báo lỗi.
- Vòng dự phòng X-Ring Pro phục hồi dưới 20 ms; chứng nhận an ninh mạng IEC 62443-4-1 và 4-2.
- Nhiệt độ −40 đến 70 °C, rack 1U 19", vỏ IP30, chứng nhận EN 50121-4.
Theo phép tính của chúng tôi: 24 cổng nhân 30 W là 720 W, lớn hơn ngân sách 685 W. Nghĩa là không thể cấp đủ 30 W cho mọi cổng cùng lúc. Camera ngoài trời có bộ sưởi hoặc đèn hồng ngoại thường ở mức cao của PoE+. Cần lập bảng công suất từng camera ở trạng thái tối đa (bật sưởi, bật hồng ngoại), cộng thêm phần dự phòng, rồi mới chốt số camera mỗi switch.
Chi tiết nhỏ nhưng hay sai: bộ nguồn 48 VDC cho switch phải đủ công suất cho cả ngân sách PoE, không chỉ công suất tiêu thụ của bản thân switch; và điện áp nên đặt trong khoảng hãng khuyến nghị cho PoE+.
Chống nhiễu và độ bền trên cẩu
- Tách cáp tín hiệu khỏi cáp động lực. Biến tần của động cơ nâng hạ, di chuyển xe con, di chuyển cẩu sinh nhiễu mạnh. Cáp mạng đồng đi chung máng với cáp động lực là nguyên nhân mất hình phổ biến nhất. Dùng cáp có chống nhiễu, nối đất đúng, hoặc chuyển sang quang cho đoạn đi gần cáp động lực.
- Phần chuyển động. Cáp đi qua tang cuốn cáp, xích cáp hay khớp quay phải là loại chịu uốn liên tục. Cáp thường bị gãy lõi sau vài tháng, gây lỗi chập chờn rất khó tìm.
- Hộp thiết bị ngoài trời. Thiết bị IP30 phải đặt trong hộp kín có chống ngưng tụ, vì không khí biển ẩm và mặn ăn mòn đầu nối.
- Sét. Cẩu là vật cao nhất khu bến. Mỗi đường cáp đồng vào thiết bị nên có chống sét lan truyền, và hệ nối đất của cẩu phải được kiểm tra định kỳ.
- Dải nhiệt. Hộp kim loại trên khung cẩu phơi nắng nóng hơn nhiều so với không khí. Thiết bị có dải −40 đến 70–75 °C như hai thiết bị trên cho biên an toàn tốt hơn thiết bị văn phòng.
Camera trên cẩu thường đặt ở đâu?
| Vị trí | Mục đích | Lưu ý mạng |
|---|---|---|
| Khung cẩu (spreader) | Nhìn khoá góc, căn container | Cáp qua tang cuốn, rung và va đập mạnh |
| Xe con (trolley) | Nhìn xuống hầm tàu, vị trí hạ | Cáp qua xích cáp di động |
| Chân cẩu | Nhìn người, phương tiện quanh bánh xe | Gần mặt đất, dễ va chạm, bụi |
| Cần (boom), mái cẩu | Toàn cảnh, giám sát chung | Xa phòng điện nhất, gió mạnh, sét |
Hình ảnh từ các camera này thường đi về hai nơi: màn hình trong cabin cho người lái, và phòng điều hành để giám sát, lưu trữ. Khi cảng tiến tới điều khiển cẩu từ xa, mạng camera trở thành đường điều khiển chính, yêu cầu về độ trễ và dự phòng càng cao. Bức tranh chung về máy tính và mạng trong cảng có ở bài các loại máy tính công nghiệp tại kho cảng và giải pháp Wi-Fi chuyên dụng cho cảng biển. Định hướng tổng thể cho cảng thông minh ở bài xây dựng cảng biển thông minh.
Danh sách kiểm tra khi thiết kế
- Đo chiều dài cáp thực tế từng camera tới switch, tính cả đoạn đi vòng qua tang cuốn và xích cáp.
- Đoạn nào dài hơn 100 m: chọn cáp quang hay bộ kéo dài; kiểm tra băng thông cần thiết.
- Lập bảng công suất PoE tối đa của từng camera, so với công suất mỗi cổng và tổng ngân sách switch.
- Xác định đường đi cáp tránh cáp động lực, loại cáp cho phần di động.
- Chọn hộp thiết bị, chống sét, nối đất cho từng vị trí.
- Thiết kế dự phòng: vòng mạng, nguồn kép, để một đoạn cáp đứt không mất toàn bộ hình ảnh.
Câu hỏi thường gặp
Có dùng Wi-Fi cho camera trên cẩu được không?
Được cho camera phụ hoặc tạm thời. Nhưng cẩu là khối kim loại lớn, lại di chuyển giữa các chồng container cũng bằng kim loại, sóng dễ bị che. Camera phục vụ an toàn nâng hạ nên đi dây.
100 Mbps của bộ kéo dài có đủ không?
Phụ thuộc số camera và độ phân giải trên đường đó. Tính tổng băng thông các luồng video (theo cấu hình nén của camera), để dư phần cho điều khiển PTZ và cập nhật. Nhiều camera độ phân giải cao dồn chung một đường thì nên dùng quang.
Switch văn phòng có PoE có dùng tạm được không?
Không nên. Phòng điện trên cẩu nóng, rung và nhiễu; switch văn phòng không có nguồn DC kép, dải nhiệt hẹp và không có chứng nhận chống nhiễu cho môi trường công nghiệp.
